เครื่องมือจัดการคุณภาพพื้นฐาน 7 แบบ (The 7 Basic QC Tools)

เครื่องมือจัดการคุณภาพพื้นฐาน 7 แบบ (The 7 Basic QC Tools)

ประวัติ ค.ศ. 1946 JUSE หรือ Union of Japanese Scientists and Engineers ได้ถูกก่อตั้งขึ้นพร้อม ๆ กับการจัดตั้งกลุ่ม Quality Control Research Group ขึ้น เพื่อค้นคว้าให้การศึกษาและเผยแพร่ความรู้ความเข้าใจในเรื่องระบบการควบคุม คุณภาพทั่วทั้งประเทศ โดยมีจุดหมายเพื่อลบภาพพจน์สินค้าคุณภาพต่ำ ราคาถูก ออกจากสินค้าที่ "Made in Japan" และเพิ่มพลังการส่งออกไปพร้อมกัน

หลังจากนั้นมาตรฐานอุตสาหกรรมของประเทศญี่ปุ่น Japanese Industrial Standards (JIS) ได้ถูกกำหนดเป็นกฏหมายในปี ค.ศ. 1950 พร้อมกับเชิญ Dr. W. E. Deming มาเปิดสัมมนาทาง QC ให้ผู้บริหารระดับและวิศวกรในประเทศ เป็นการจุดประกายของการตระหนักถึงการพัฒนาคุณภาพ อันตามมาด้วยการก่อตั้งรางวัล Deming Prize อันมีชื่อเสียง เพื่อมอบให้แก่โรงงานซึ่งมีความก้าวหน้าในการพัฒนาคุณภาพดีเด่นของประเทศ

ต่อมาในปี ค.ศ. 1954 Dr. J. M. Juran ได้ถูกเชิญมายังประเทศญี่ปุ่น เพื่อสร้างความรู้ความเข้าใจแก่ผู้บริหารระดับสูงภายในองค์กรในการนำเทคนิคเหล่านี้มาใช้งาน โดยได้รับความร่วมมือจากพนักงานนับเป็นจุดเริ่มต้นของการพัฒนาและรวบรวมเครื่องมือที่ใช้ในการควบคุมคุณภาพ 7 ชนิด หรือเรียกว่า QC 7 Tools มาใช้

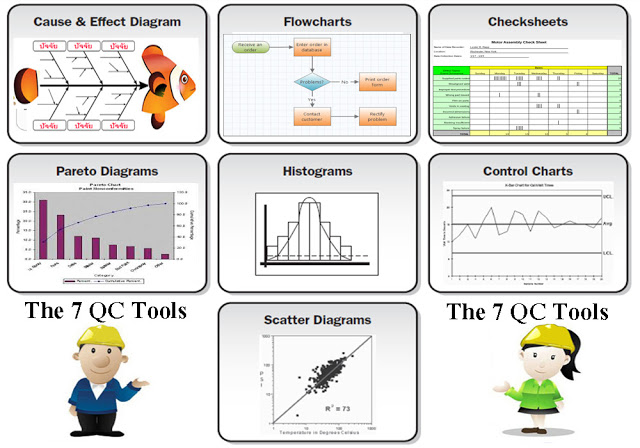

เครื่องมือจัดการคุณภาพพื้นฐาน 7 แบบ (The 7 Basic QC Tools) ประกอบด้วย

1 ผังแสดงเหตุและผล (Cause-and-Effect Diagram) หรือผังก้างปลา (Fishbone Diagram) บางครั้งเรียกว่า Ishikawa Diagram ซึ่งเรียกตามชื่อของ Dr.Kaoru Ishikawa ผู้ซึ่งเริ่มนำผังนี้มาใช้ในปี ค.ศ. 1953 เป็นผังที่แสดงความสัมพันธ์ระหว่างคุณลักษณะ ทางคุณภาพกับปัจจัยต่าง ๆ ที่เกี่ยวข้อง

2 แผนผังกระบวนการ (Flow Charts) คือ ภาพลายเส้นแท่งวงกลมหรือจุดเพื่อใช้แสดงค่าของข้อมูลว่าความสัมพันธ์ระหว่างข้อมูล หรือแสดงองค์ประกอบต่างๆ

3 แผ่นตรวจสอบ (Check sheet) คือแบบฟอร์มที่มีการออกแบบช่องว่างต่าง ๆ ไว้เพื่อใช้บันทึกข้อมูลได้ง่าย และสะดวก

4 แผนภูมิพาเรโต (Pareto Diagram) เป็นแผนภูมิที่ใช้แสดงให้เห็นถึงความสัมพันธ์ระหว่างสาเหตุของความบกพร่องกับปริมาณความสูญเสียที่เกิดขึ้น

5 กราฟฮีสโตแกรม (Histogram) เป็นกราฟแท่งที่ใช้สรุปการอนุมาน (Inference) ข้อมูลเพื่อที่จะใช้สรุปสถานภาพของกลุ่มข้อมูลนั้น

6 แผนภูมิควบคุม (Control Chart) คือแผนภูมิที่มีการเขียนขอบเขตที่ยอมรับได้ของคุณลักษณะตามข้อกำหนดทางเทคนิค (Specification) เพื่อนำไปเป็นแนวทางในการควบคุมกระบวนการผลิต โดยการติดตามและตรวจจับข้อมูลที่ออกนอกขอบเขต (Control limit)

7 ผังการกระจาย (Scatter Diagram) คือ ผังที่ใช้แสดงค่าของข้อมูลที่เกิดจากความสัมพันธ์ของตัวแปรสองตัวว่ามีแนวโน้มไปในทางใด เพื่อที่จะใช้หาความสัมพันธ์ที่แท้จริง
